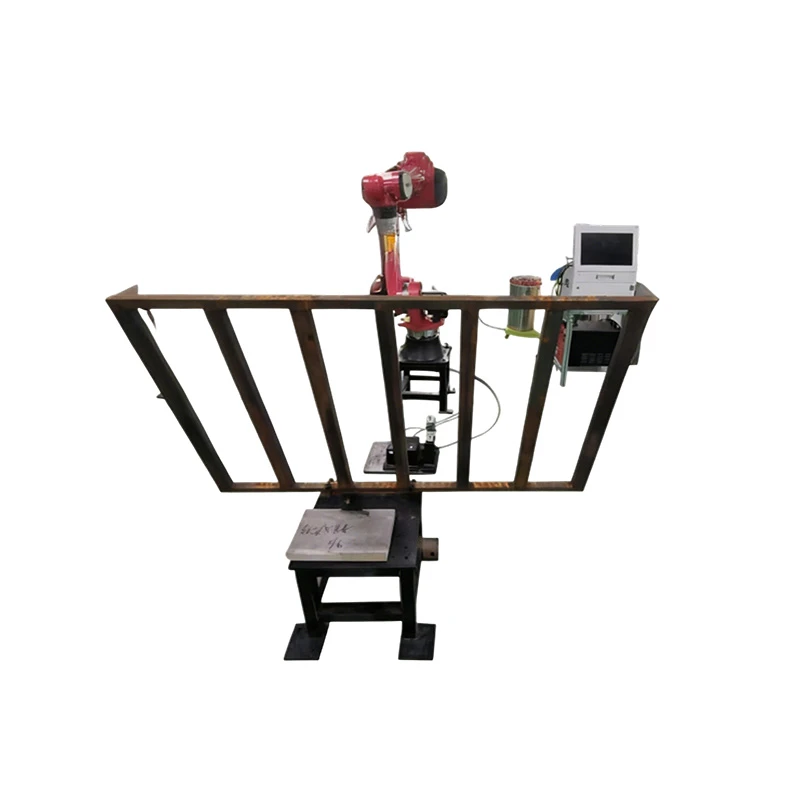

Robot di verniciatura a spruzzo per linee automatizzate di verniciatura a polvere
Il nostro robot di verniciatura a spruzzo viene utilizzato per la verniciatura a polvere automatizzata di pezzi in metallo, plastica e compositi. Può essere integrato in linee di produzione di rivestimento che richiedono percorsi di spruzzatura ripetibili e parametri di rivestimento controllabili.
Vantaggi
- Posizionamento ripetuto di ±0,05 mm per percorsi di rivestimento ripetibili
- Portata del braccio di 2.131 mm per un'ampia copertura del pezzo in lavorazione
- Sistema di insegnamento-gratuito per un cambio prodotto più rapido
- Alimentazione stabile della polvere per la produzione in lotti a ciclo lungo-
- Compatibile con l'integrazione del trasportatore e della piattaforma rotante
- Supporta operazioni di rivestimento continue in layout di produzione fissi
- Il carico utile di 10 kg supporta i gruppi di spruzzatura elettrostatica e il passaggio dei cavi senza compromettere la stabilità del movimento
Configurazione della struttura del sistema
- Braccio robotico industriale a 6 assi
- Gruppo pistola a spruzzo elettrostatica
- Sistema di alimentazione e alimentazione polvere
- Pendente didattico per la registrazione della traiettoria
- Armadio di controllo (controllo del movimento + impianto elettrico)
- Banco di lavoro fisso o piattaforma per attrezzature
Principali parametri tecnici
|
Parametro |
Specifica |
|
Apertura del braccio |
2131 mm |
|
Ripeti la precisione di posizionamento |
±0,05 mm |
|
Carico massimo |
10 chilogrammi |
|
Capacità di potenza |
6,48kVA |
|
Peso dell'attrezzatura |
Circa. 230 kg |
|
Classe di protezione |
Polso: IP54, Corpo: IP40 |
Condizioni di produzione applicabili
L'apparecchiatura viene generalmente utilizzata nelle seguenti configurazioni di produzione:
- Linee di verniciatura a polveri per particolari strutturali metallici
- Linee di finitura superficiale per involucri di elettrodomestici
- Processi di rivestimento di mobili industriali
- Linee di rivestimento profili in alluminio
- Linee di trattamento superficiale di parti metalliche industriali generali
Compatibilità di materiali e rivestimenti
Il sistema è compatibile con i seguenti materiali da lavorare:
- Acciaio-laminato a freddo
- Acciaio zincato
- Lega di alluminio (ad es. profili 6063)
- Plastica ABS/PC
- Superfici in MDF e legno ingegnerizzato
I tipi di rivestimento in polvere compatibili includono:
- Verniciature a polveri epossidiche
- Vernici in polvere poliestere
- Vernici in polvere al fluorocarbonio
- Rivestimenti funzionali (finiture anti-corrosione/resistenti agli agenti atmosferici-/finiture decorative)
Supporto per la configurazione del progetto
La configurazione del sistema può essere regolata in base a:
- Dimensioni e geometria del pezzo
- Requisiti di capacità produttiva
- Tipo di materiale di rivestimento
- Layout di linea esistente
- Metodo di integrazione dell'automazione
Per preventivi e valutazioni tecniche, in genere sono richieste le seguenti informazioni:
- Disegni o foto dei pezzi
- Capacità produttiva prevista
- Requisiti del processo di rivestimento
- Condizioni della linea di produzione esistente
- Metodo di integrazione preferito
Campi di Applicazione e Materiali Compatibili
| Campo di applicazione | Oggetti tipici | Materiali compatibili e tipi di polvere |
|---|---|---|
| Elettrodomestico | Involucri di frigoriferi/lavatrici, condizionatori d'aria, rivestimenti per microonde, basi per cuociriso | Acciaio-laminato a freddo, ABS, PC/ABS; Polvere epossidica, Polvere poliestere |
| Mobili e arredamento per la casa | Pannelli per mobili (metallo/legno), strutture per armadi, guide per cassetti, maniglie per porte, ferramenta per il bagno | Acciaio zincato, legno massiccio, MDF; Polvere di poliestere opaca, Polvere di trasferimento della venatura del legno, Polvere antibatterica |
| Edilizia e decorazione | Profili per porte/finestre in alluminio, pannelli per facciate continue, telai per porte tagliafuoco, pannelli per soffitti metallici | alluminio 6063, acciaio zincato, colore acciaio; Polvere di poliestere-resistente agli agenti atmosferici, fluorocarburo (resistente ai raggi UV-), polvere-simile alla pietra |

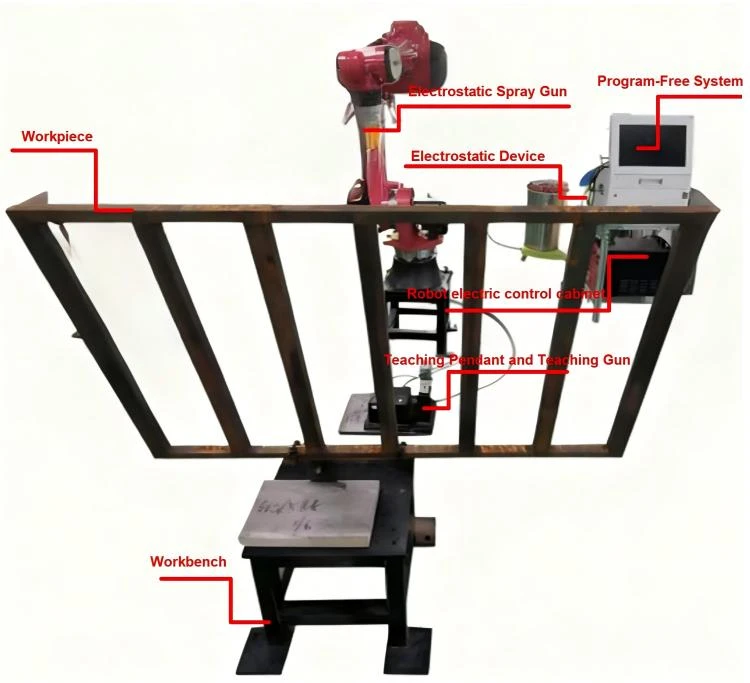

Visualizzazione-sul sito e visualizzazione ravvicinata strutturale-

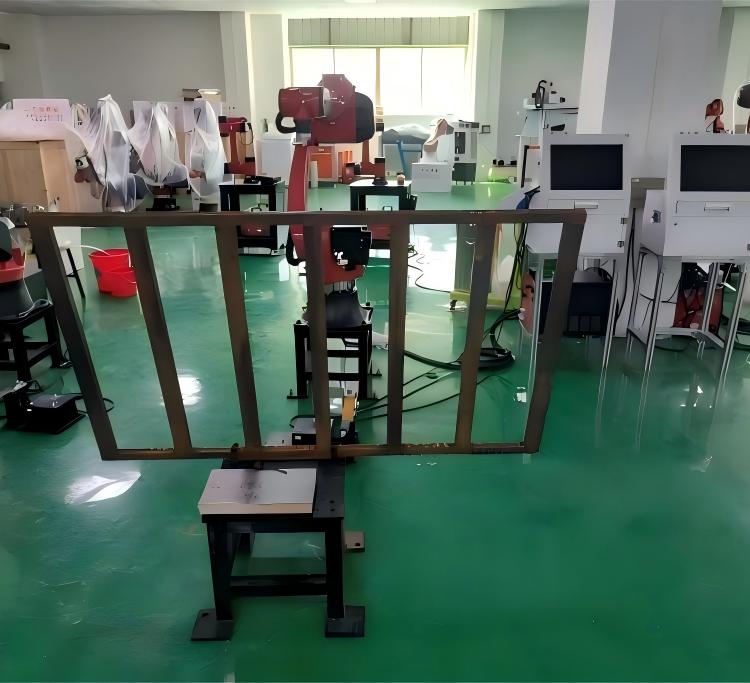

Figura 2.1 Diagramma dell'oggetto fisico sul-sito
Ciondolo didattico e pistola didattica
Pistola a spruzzo elettrostatica
Spruzzatore elettrostatico
Programma-Sistema gratuito
Armadio di controllo elettrico del robot
Base di fissaggio/banco di lavoro rialzato
